[CNC] openSCAD to gcode

[Paul Hayden]

Gewicht ist fast egal, Größe ist der entscheidende Faktor bei dem Vorhaben.

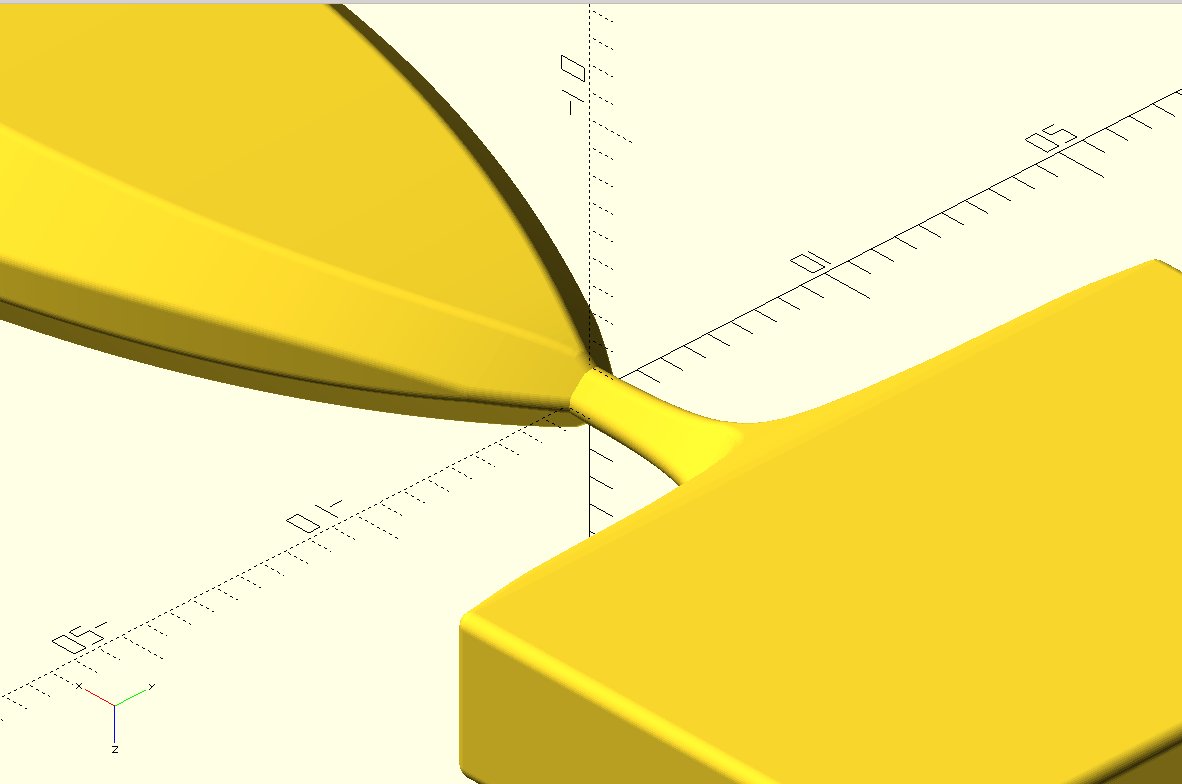

Rundungen einbauen: Im Anhang das Ergebnis von Minkowski, Pi * Daumen halt.
Problem: Der Übergang Choke-Nozzle.
(Und über Aerodynamik mach ich mir sorgen, wenn etwas überhaupt
fräsbares vorhanden ist. ;) )

mfg

On 24/08/15 21:18, Armin Faltl wrote:
>
> On 2015-08-24 17:16, Paul Hayden wrote:
>> Okay, ich weiß nur halt wirklich noch nicht, wie ich die Rundungen
>> vernünftig implementiere. Ich habe auch schon über ein ovales Triebwerk
>> nachgedacht, das ließe sich wesentlich einfacher programmieren, nur
>> wahrscheinlich nicht fräsen.
>>
>> Kannst du ein stl-file in NX importieren und Rundungen einbauen? Für
>> einen Prototypen würds absolut reichen.
> käme auf einen Versuch an, glaube ja
>
>> Ad spitze Kante: Ich hatte die Idee, das Metalstück schräg zu stellen
>> und mit einem Planfräser die Kante zu fräsen. Wäre das möglich?
> Grundsätzlich wäre das möglich - dafür wurden die
> Werkzeugmacher-schraubstöcke entwickelt. Es erscheint mir aber
> aerodynamisch nicht
> sinnvoll und den Anschluss an die Engstelle kann man erst nicht fräsen.
>
> Mehr oder weniger egal, ob man die Düse am Ende "rechtwinkelig"
> oder oval macht, mit einem Gesenkfräser (Arbeitsraum ist ein Zylinder
> mit abschliessender Halbkugel) kann man beides gleich gut machen -
> und eigentlich auch mit Zylinderschaftfräsern, weil die Schichtschnitte
> ca. elliptisch sind - eine angenehme Fräsbahn.
>
> Die rechteckige Düse dürfte aber leichter werden, es sei denn,
> du bearbeitest die Hinterseite entsprechend - das liefert aber
> beim Oval ungleich hohe Rippen und entsprechende Strömungsbilder.
>
> Wie wesentlich ist das Gewicht in eurem Fall? - in der Raumfahrt
> wird das normal exzessiv niedrig gehalten...
>
> LG
>
>
>
> _______________________________________________
> CNC mailing list
> CNC at lists.metalab.at
> https://lists.metalab.at/mailman/listinfo/cnc

-------------- next part --------------
An HTML attachment was scrubbed...
URL: <https://lists.metalab.at/pipermail/cnc/attachments/20150824/a8c99b34/attachment-0001.html>
-------------- next part --------------
A non-text attachment was scrubbed...
Name: engine.jpeg
Type: image/jpeg
Size: 62335 bytes
Desc: not available
URL: <https://lists.metalab.at/pipermail/cnc/attachments/20150824/a8c99b34/attachment-0001.jpeg>
