[CNC] openSCAD to gcode

[Hobbes]

Hi Paul,

wenn Du ein wenig Deine Posts durchliest und ein wenig darüber nachdenkst, solltest Du von alleine draufkommen, warum ich so sarkastisch gepostet habe!

Zu den beiden Bildern habe ich ein paar Anmerkungen in die Bilder hineingezeichnet:

bei beiden:
- rote Kreisflecken: die Innenecken mußt Du bereits konstruktiv ausrunden, wenn Du das Ding fräsen willst

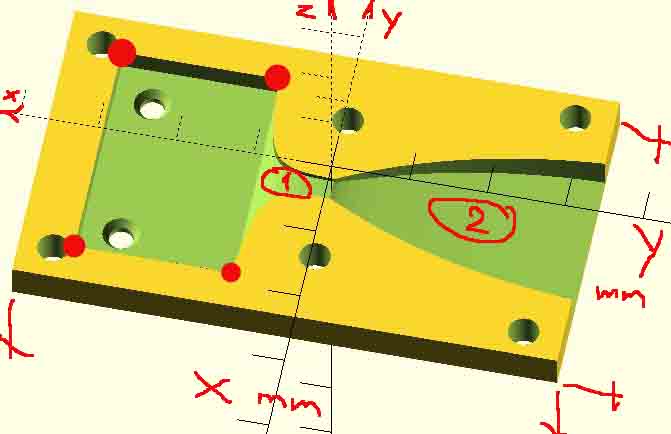

bei center_01.jpg: handelt sich bei der Bodenfläche "2" um eine Kurve, wenn man auf die Ebene XZ draufschaut? Wenn ja, dann muß der Übergang Bodenfläche zur Seitenfläche ebenfalls verrundet werden

bei Bodenfläche "1" Übergang Boden--> Seitenfläche --> verrunden

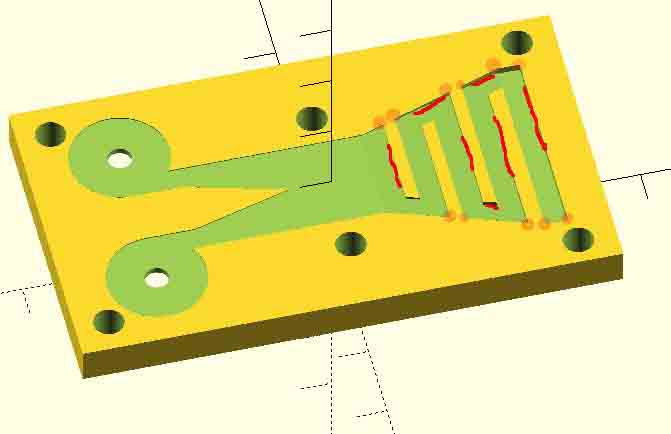

bei outside.jpg:

Übergang Bodenfläche zur Seitfläche (symbolisch einige rote Striche drinnen) ebenfalls verrunden; dies ist nur in der schiefen Bodenfläche zu machen, der Teil, der wie ein Scherengriff aussieht, kann so bleiben.


Falls Du Dich fragst warum --> weil Du es sonst frästechnisch nicht hinbekommen wirst.


Gruß,
Hobbes

-----Original Message-----
From: CNC [mailto:cnc-bounces at lists.metalab.at]On Behalf Of Paul Hayden
Sent: Saturday, August 22, 2015 3:39 PM
To: Neigungsgruppe Zerspanungstechnik und CNC
Subject: Re: [CNC] openSCAD to gcode


Hobbes, du hast Recht, bitte drück dich verständlicher aus.

Entsprechend einer Email, die ich gestern im Spam-Filter gefunden habe,
sind im Anhang zwei JPEGs.

On 21/08/15 20:52, Hobbes wrote:
> Hi Paul!
>
> 1. hast Du den Wink mit dem Baumstamm anscheinend nicht verstanden und 2. geht es hier nicht nur um mich.
>
> Hobbes
>
> -----Original Message-----
> From: CNC [mailto:cnc-bounces at lists.metalab.at]On Behalf Of Paul Hayden
> Sent: Friday, August 21, 2015 8:37 PM
> To: Neigungsgruppe Zerspanungstechnik und CNC
> Subject: Re: [CNC] openSCAD to gcode
>
>
> Sry, das STL-file ist anscheinend zu groß gewesen:
> http://tempsend.com/A572C4F4B3 (valid for one month)
>
> Wenn du kein STL oder openSCAD anschauen kannst, kann ich dir das Modell
> auch gerne im Metalab zeigen.
>
> On 21/08/15 19:49, Hobbes wrote:
>> Hi Paul!
>>
>> Du hast ganz sicher berücksichtigt, daß hier jeder openSCAD (vor allem in der gleichen Konfiguration wie Du sie hast) verwendet und auch mit Feuereifer dabei ist, sich auch gleich Linux inkl. openSCAD bzw. irgend einen STL-VIewer zu installieren, nur um zu sehen ob er konstuktiv helfen kann oder nicht. Stimmt´s?!
>>
>> *GRUMMEL*
>> Hobbes
>>
>>
>> -----Original Message-----
>> From: CNC [mailto:cnc-bounces at lists.metalab.at]On Behalf Of Paul Hayden
>> Sent: Friday, August 21, 2015 1:09 PM
>> To: Neigungsgruppe Zerspanungstechnik und CNC
>> Subject: Re: [CNC] openSCAD to gcode
>>
>>
>> Ah, ich verwende list comprehension für mein polygon. Das ist ein ziemlich neues Feature, gibts erst seit der neuesten Version. Möchte ich auch so behalten, weil es den Code unglaublich viel einfacher macht und wartbar hält.
>>
>>
>> On 21/08/15 11:59, Zwax wrote:
>>
>> bei mir kompiliert das nicht:
>>
>> Parser error in line 59: syntax error
>>
>>
>> LG
>> Zwax
>>
>>
>>
>> Am 2015-08-21 um 11:55 schrieb Paul Hayden:
>>
>> Guten Morgen!
>>
>> Im Anhang das openSCAD file. Soll ich auch das STL-File nachreichen?
>>
>> mfg
>>
>>
>> On 21/08/15 10:17, Zwax wrote:
>>
>> wie Andi schon erwähnt hat, hab ich das modell IRL gesehn.
>> @Paul: kannst Du das bitte mal schicken?
>>
>> LG
>> Zwax
>>
>>
>> Am 2015-08-20 um 23:10 schrieb Hobbes:
>>
>> Hi Leute,
>>
>> von welchem "Modell" sprechst Ihr da? Ich sehe hier nichts? Oder hat Paul ein Bild direkt an Euch gesendet?
>>
>> LG,
>> Hobbes
>>
>> -----Original Message-----
>> From: CNC [mailto:cnc-bounces at lists.metalab.at]On Behalf Of Zwax
>> Sent: Thursday, August 20, 2015 8:31 AM
>> To: Neigungsgruppe Zerspanungstechnik und CNC
>> Subject: Re: [CNC] openSCAD to gcode
>>
>>
>> servus!
>>
>> wenn ich das richtig gesehen habe, dann hast Du in dem model ein paar
>> kurven, für die man nicht so einfach händisch G-code erstellen kann. ich
>> habe leider auch noch keine erfahrung mit CAM software, kann Dir nur
>> anbieten, dass wir uns mal gemeinsam ein paar programme anschaun.
>> @Hobbes: wie hieß noch mal die CAM software, die Du mal erwähnt hast?
>>
>> wegen fräser: ja, die musst selber kaufen. für einen versuch in holz
>> oder styrodur haben wir sicher was da, aber für mehr wird's nicht reichen.
>>
>> LG
>> Zwax
>>
>>
>> Am 2015-08-19 um 21:31 schrieb Paul Hayden:
>>
>> Hallo liebe neigungsgruppe Zerspanungstechnik!
>>
>> Ich habe vor kurzem ein openSCAD-Model fertig gestellt. Das möchte ich
>> gerne aus Messing fräsen. Wie man den gcode dafür erstellt, übersteigt
>> leider meine Fähigkeiten oder Erfahrungen. Wäre jemand bereit, mir
>> damit zu helfen bzw. mich in die Geheimnisse des Bedienens
>> entsprechender Programme einweisen?
>>
>> Zuletzt muss ich noch durch eine Stahl-Platte bohren. Ist es möglich,
>> mithilfe der CNC die Bohrlöcher zu körnen/markieren?
>>
>> Und besitzen wir 3mm Fräsköpfe für Messing oder sollte ich diese
>> selbst besorgen?
>>
>> mfg
>>     Paul
>>
>> _______________________________________________
>> CNC mailing list
>> CNC at lists.metalab.at
>> https://lists.metalab.at/mailman/listinfo/cnc
>>
>> _______________________________________________
>> CNC mailing list
>> CNC at lists.metalab.at
>> https://lists.metalab.at/mailman/listinfo/cnc
>>
>>
>>
>>
>> _______________________________________________
>> CNC mailing list
>> CNC at lists.metalab.at
>> https://lists.metalab.at/mailman/listinfo/cnc
>>
>>
>>
>>
>>
>> _______________________________________________
>> CNC mailing list
>> CNC at lists.metalab.at
>> https://lists.metalab.at/mailman/listinfo/cnc
>>
>>
>>
>>
>>
>> _______________________________________________
>> CNC mailing list
>> CNC at lists.metalab.at
>> https://lists.metalab.at/mailman/listinfo/cnc
>>
>>
>> _______________________________________________
>> CNC mailing list
>> CNC at lists.metalab.at
>> https://lists.metalab.at/mailman/listinfo/cnc
>
> _______________________________________________
> CNC mailing list
> CNC at lists.metalab.at
> https://lists.metalab.at/mailman/listinfo/cnc
>
>
> _______________________________________________
> CNC mailing list
> CNC at lists.metalab.at
> https://lists.metalab.at/mailman/listinfo/cnc

-------------- next part --------------
A non-text attachment was scrubbed...
Name: center_01.jpg
Type: image/jpeg
Size: 36895 bytes
Desc: not available
URL: <https://lists.metalab.at/pipermail/cnc/attachments/20150822/49f8c149/attachment-0001.jpg>
-------------- next part --------------
A non-text attachment was scrubbed...
Name: outside.jpeg
Type: image/jpeg
Size: 28229 bytes
Desc: not available
URL: <https://lists.metalab.at/pipermail/cnc/attachments/20150822/49f8c149/attachment-0001.jpeg>
