[CNC] automatische Werkstückanpassung

Sebastian Bachmann me at free-minds.net
Fri Aug 23 17:50:26 CEST 2013


-----BEGIN PGP SIGNED MESSAGE-----
Hash: SHA1

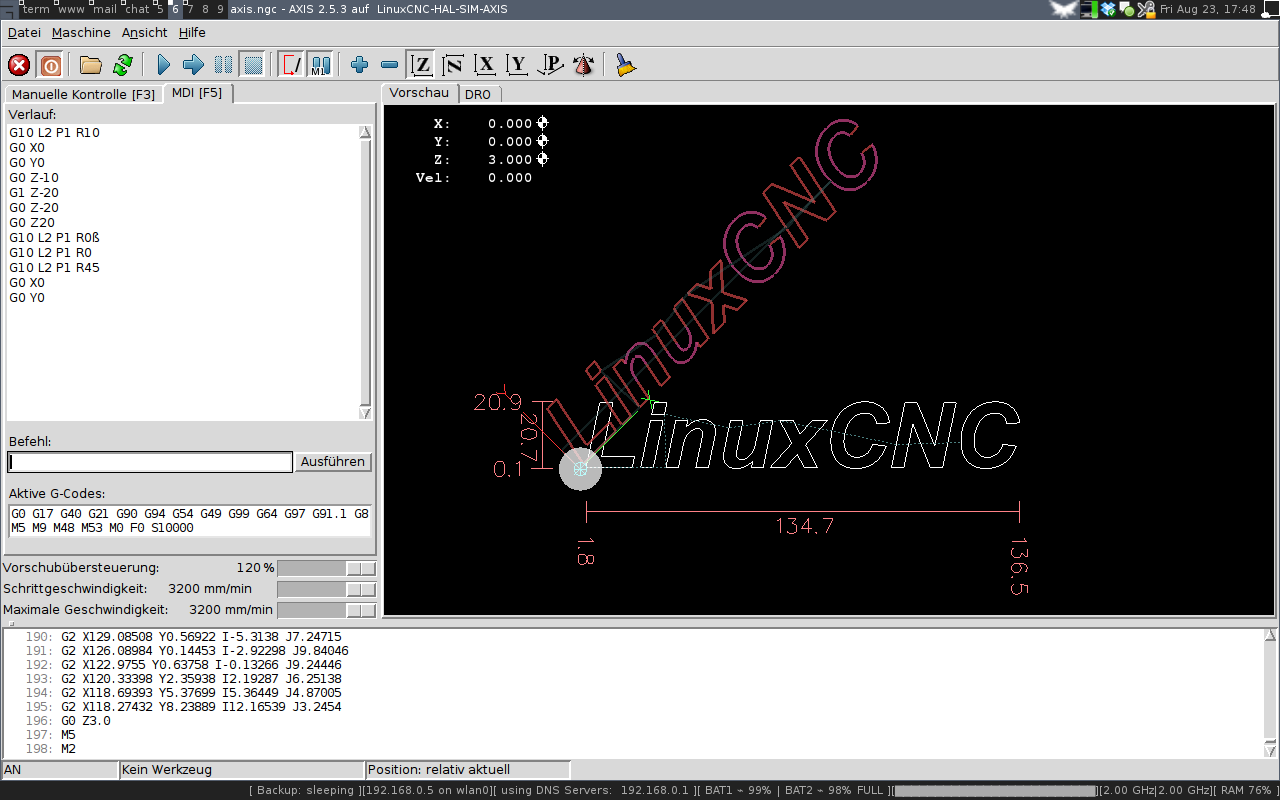

Also Das G10 L2 P1 R<alpha> geht eigentlich gut.

ich hab nur gemerkt das irgendwie das interface dann
gewöhnungsbedürftig ist... (siehe screenshot)

jetzt nur noch die höhenkompensation einbauen ;)

LG

On 2013-08-23 17:41, Hobbes wrote:
> hi albert,
>
> richtig, sobald G17 ausgewählt wird, kann nur um die Z-Achse
> rotiert werden. Ob es mit G18/G19 dann entsprechend auch
> funktioniert weiß ich nicht.
>
> Die wiki-Doku für LinuxCNC ist an manchen Punkten leider etwas
> schwach.
>
> LG, Hobbes
>
> -----Original Message----- From: CNC
> [mailto:cnc-bounces at lists.metalab.at]On Behalf Of Albert Dengg
> Sent: Friday, August 23, 2013 3:15 PM To: cnc at lists.metalab.at
> Subject: Re: [CNC] automatische Werkstückanpassung
>
>
> hi, On Fri, Aug 23, 2013 at 03:04:36PM +0200, Hobbes wrote:
>> Hi reox!
>>
>> Ich habe vor einigen Tagen ebenfalls danach gesucht und folgendes
>> gefunden (noch nicht getestet):
>>
>> a) Drehwinkel manuell bestimmen bzw. rechnen, so wie Du es
>> beschrieben
> hast
>> b) G10 L2  X<foo> Y<foo> P<foo Werkstücknullpunkt> R<foo Grad>
>> .... P Werkstückkoordinatensystem  G54, G55, etc. (hat eigene
>> Codenummer--> 1,2,3, etc.) .... R wird gegen den Uhrzeigersin in
>> Grad gemessen .... X, Y jeweils optional, wenn zur Rotation auch
>> noch eine
> Translation
>> dazukommt
>>
>> Hoffe es funktioniert so.
> grundsaetzlich hab i mich damit schon mal gespielt, sollte gehen.
>
> einschreankung: rotation geht nur um die Z achse, bei X und Y geht
> nur eine translation.
>
> rotation des koordinationsystems um x und/oder y hab ich damals
> ned gesehen, aber auch ned umbedingt gebraucht.
>
> lg albert
>
>
> _______________________________________________ CNC mailing list
> CNC at lists.metalab.at https://lists.metalab.at/mailman/listinfo/cnc
