Servus zusammen, Es sieht so aus dass der VFD der CNC-Fräse nun wohl endgültig verstorben ist, beim Einschalten meldet sich dieser jedes mal mit der schon bekannten Fehlermeldung E.LU und dem absoluten Unwillen irgendetwas zu tun. Hier auf der Liste finden sich eh schon 2 Threads (April 2018 und August 2019): Am 19.04.2018 um 17:25 schrieb Sebastian Bachmann:
Der VFD der CNC zeigt beim starten einen Error an, der laut Handbuch Unterspannung sagt. Das Handbuch meint, man sollte die Kondensatoren dann tauschen bzw das ganze Power Board neu machen...
Am 12.08.2019 um 20:21 schrieb ripper:
Das, bereits vor einiger Zeit angesprochene, Problem mit dem VFD (Siehe Thread aus dem April 18) besteht weiterhin. In unregelmäßigen Abständen fällt während dem Fräsen die Drehzahl ab, teilweise bis zum absoluten Stillstand der Spindel. Der VFD meldet daraufhin "E.LU" was laut [1] für ":lower voltage in DC bus" steht, was auch die Diagnose vom letzten Mal war. Die CNC-Fräse wurde daraufhin als repariert gemeldet, da die Verkabelung in Ordnung sei.
Neben dem Durchmessen und Tausch der Elkos, aus dem leider nix wurde, gab es auch noch einen zweiten Lösungsvorschlag, nämlich dem Ersatz durch ein höherwertigeres Produkt: Am 12.08.2019 um 20:42 schrieb Sebastian Bachmann:
4) Als Ersatz gibt es diesen hier: https://www.sorotec.de/shop/Omron-FU-0-75KW-200V-1-Phasig.html und diesen Filter: https://www.sorotec.de/shop/Netzfilter-1-Phasig-f-r-FU-0-75KW.html wenn wir ganz lustig sind, kaufen wir einen Bremswiderstand auch mit ;) https://www.sorotec.de/shop/Bremswiderstand-70Ohm-0-2kW.html Das Set von damals scheint es nimmer zu geben.
Nachdem sich inzwischen gar nix mehr tut (und während Corona der Austausch ohne Störung des Betriebs machbar wäre), sollten wir uns was überlegen. Im jetzigen Zustand ist an Arbeiten mit der CNC-Fräse nicht zu denken. LG, Michael -- ________________________________________ https://metalab.at/wiki/Benutzer:ripper
Hi! Das Ding zu kübeln war ja nach meiner initialen Fehlersuche damals eh auch der Vorschlag von Sorotec. (Von dort hatten wir den alten ja auch gekauft, und sie führen diese Modell auch nicht mehr - auch weil wohl dieses Modell nicht ganz so super ist) Von mir +1 für austauschen. Auf der Seite steht zwar, dass sie empfehlen ein Set zu bestellen aber ich seh keine. Ich kann das ggf nochmal nachfragen ob es ein Set mit VFD+Filter+R gibt. LG Sebastian Am 30.03.2021 um 23:50 schrieb ripper:
Servus zusammen,
Es sieht so aus dass der VFD der CNC-Fräse nun wohl endgültig verstorben ist, beim Einschalten meldet sich dieser jedes mal mit der schon bekannten Fehlermeldung E.LU und dem absoluten Unwillen irgendetwas zu tun. Hier auf der Liste finden sich eh schon 2 Threads (April 2018 und August 2019):
Am 19.04.2018 um 17:25 schrieb Sebastian Bachmann:
Der VFD der CNC zeigt beim starten einen Error an, der laut Handbuch Unterspannung sagt. Das Handbuch meint, man sollte die Kondensatoren dann tauschen bzw das ganze Power Board neu machen...
Am 12.08.2019 um 20:21 schrieb ripper:
Das, bereits vor einiger Zeit angesprochene, Problem mit dem VFD (Siehe Thread aus dem April 18) besteht weiterhin. In unregelmäßigen Abständen fällt während dem Fräsen die Drehzahl ab, teilweise bis zum absoluten Stillstand der Spindel. Der VFD meldet daraufhin "E.LU" was laut [1] für ":lower voltage in DC bus" steht, was auch die Diagnose vom letzten Mal war. Die CNC-Fräse wurde daraufhin als repariert gemeldet, da die Verkabelung in Ordnung sei.
Neben dem Durchmessen und Tausch der Elkos, aus dem leider nix wurde, gab es auch noch einen zweiten Lösungsvorschlag, nämlich dem Ersatz durch ein höherwertigeres Produkt:
Am 12.08.2019 um 20:42 schrieb Sebastian Bachmann:
4) Als Ersatz gibt es diesen hier: https://www.sorotec.de/shop/Omron-FU-0-75KW-200V-1-Phasig.html und diesen Filter: https://www.sorotec.de/shop/Netzfilter-1-Phasig-f-r-FU-0-75KW.html wenn wir ganz lustig sind, kaufen wir einen Bremswiderstand auch mit ;) https://www.sorotec.de/shop/Bremswiderstand-70Ohm-0-2kW.html Das Set von damals scheint es nimmer zu geben.
Nachdem sich inzwischen gar nix mehr tut (und während Corona der Austausch ohne Störung des Betriebs machbar wäre), sollten wir uns was überlegen. Im jetzigen Zustand ist an Arbeiten mit der CNC-Fräse nicht zu denken.
LG, Michael
_______________________________________________ CNC mailing list CNC@lists.metalab.at https://lists.metalab.at/mailman/listinfo/cnc
Moin, Ich meine auch, der letzte Stand war "neu kaufen". Von mir auch ein +1 dafür. Falls die Entscheidung gefallen ist, bitte nochmal Bescheid geben. Ggf. kann ich da via Attingo für eine Vergünstigung des Projekts sorgen. Gruß, Vic. On 3/31/21 3:23 PM, reox wrote:
Hi!
Das Ding zu kübeln war ja nach meiner initialen Fehlersuche damals eh auch der Vorschlag von Sorotec. (Von dort hatten wir den alten ja auch gekauft, und sie führen diese Modell auch nicht mehr - auch weil wohl dieses Modell nicht ganz so super ist)
Von mir +1 für austauschen.
Auf der Seite steht zwar, dass sie empfehlen ein Set zu bestellen aber ich seh keine. Ich kann das ggf nochmal nachfragen ob es ein Set mit VFD+Filter+R gibt.
LG Sebastian
Am 30.03.2021 um 23:50 schrieb ripper:
Servus zusammen,
Es sieht so aus dass der VFD der CNC-Fräse nun wohl endgültig verstorben ist, beim Einschalten meldet sich dieser jedes mal mit der schon bekannten Fehlermeldung E.LU und dem absoluten Unwillen irgendetwas zu tun. Hier auf der Liste finden sich eh schon 2 Threads (April 2018 und August 2019):
Am 19.04.2018 um 17:25 schrieb Sebastian Bachmann:
Der VFD der CNC zeigt beim starten einen Error an, der laut Handbuch Unterspannung sagt. Das Handbuch meint, man sollte die Kondensatoren dann tauschen bzw das ganze Power Board neu machen...
Am 12.08.2019 um 20:21 schrieb ripper:
Das, bereits vor einiger Zeit angesprochene, Problem mit dem VFD (Siehe Thread aus dem April 18) besteht weiterhin. In unregelmäßigen Abständen fällt während dem Fräsen die Drehzahl ab, teilweise bis zum absoluten Stillstand der Spindel. Der VFD meldet daraufhin "E.LU" was laut [1] für ":lower voltage in DC bus" steht, was auch die Diagnose vom letzten Mal war. Die CNC-Fräse wurde daraufhin als repariert gemeldet, da die Verkabelung in Ordnung sei.
Neben dem Durchmessen und Tausch der Elkos, aus dem leider nix wurde, gab es auch noch einen zweiten Lösungsvorschlag, nämlich dem Ersatz durch ein höherwertigeres Produkt:
Am 12.08.2019 um 20:42 schrieb Sebastian Bachmann:
4) Als Ersatz gibt es diesen hier: https://www.sorotec.de/shop/Omron-FU-0-75KW-200V-1-Phasig.html und diesen Filter: https://www.sorotec.de/shop/Netzfilter-1-Phasig-f-r-FU-0-75KW.html wenn wir ganz lustig sind, kaufen wir einen Bremswiderstand auch mit ;) https://www.sorotec.de/shop/Bremswiderstand-70Ohm-0-2kW.html Das Set von damals scheint es nimmer zu geben.
Nachdem sich inzwischen gar nix mehr tut (und während Corona der Austausch ohne Störung des Betriebs machbar wäre), sollten wir uns was überlegen. Im jetzigen Zustand ist an Arbeiten mit der CNC-Fräse nicht zu denken.
LG, Michael
_______________________________________________ CNC mailing list CNC@lists.metalab.at https://lists.metalab.at/mailman/listinfo/cnc
_______________________________________________ CNC mailing list CNC@lists.metalab.at https://lists.metalab.at/mailman/listinfo/cnc
Hi, bin ebenfalls für einen Ersatz durch ein besseres Produkt. Die Anzeige der Spindelleistung hat von Anfang an nicht richtig funktioniert, und an unserem Meter liegt es nicht. LG, Armin On 01.04.21 11:08, Peter Franck wrote:
Moin,
Ich meine auch, der letzte Stand war "neu kaufen". Von mir auch ein +1 dafür.
Falls die Entscheidung gefallen ist, bitte nochmal Bescheid geben. Ggf. kann ich da via Attingo für eine Vergünstigung des Projekts sorgen.
Gruß, Vic.
On 3/31/21 3:23 PM, reox wrote:
Hi!
Das Ding zu kübeln war ja nach meiner initialen Fehlersuche damals eh auch der Vorschlag von Sorotec. (Von dort hatten wir den alten ja auch gekauft, und sie führen diese Modell auch nicht mehr - auch weil wohl dieses Modell nicht ganz so super ist)
Von mir +1 für austauschen.
Auf der Seite steht zwar, dass sie empfehlen ein Set zu bestellen aber ich seh keine. Ich kann das ggf nochmal nachfragen ob es ein Set mit VFD+Filter+R gibt.
LG Sebastian
Am 30.03.2021 um 23:50 schrieb ripper:
Servus zusammen,
Es sieht so aus dass der VFD der CNC-Fräse nun wohl endgültig verstorben ist, beim Einschalten meldet sich dieser jedes mal mit der schon bekannten Fehlermeldung E.LU und dem absoluten Unwillen irgendetwas zu tun. Hier auf der Liste finden sich eh schon 2 Threads (April 2018 und August 2019):
Am 19.04.2018 um 17:25 schrieb Sebastian Bachmann:
Der VFD der CNC zeigt beim starten einen Error an, der laut Handbuch Unterspannung sagt. Das Handbuch meint, man sollte die Kondensatoren dann tauschen bzw das ganze Power Board neu machen... Am 12.08.2019 um 20:21 schrieb ripper: Das, bereits vor einiger Zeit angesprochene, Problem mit dem VFD (Siehe Thread aus dem April 18) besteht weiterhin. In unregelmäßigen Abständen fällt während dem Fräsen die Drehzahl ab, teilweise bis zum absoluten Stillstand der Spindel. Der VFD meldet daraufhin "E.LU" was laut [1] für ":lower voltage in DC bus" steht, was auch die Diagnose vom letzten Mal war. Die CNC-Fräse wurde daraufhin als repariert gemeldet, da die Verkabelung in Ordnung sei. Neben dem Durchmessen und Tausch der Elkos, aus dem leider nix wurde, gab es auch noch einen zweiten Lösungsvorschlag, nämlich dem Ersatz durch ein höherwertigeres Produkt:
Am 12.08.2019 um 20:42 schrieb Sebastian Bachmann:
4) Als Ersatz gibt es diesen hier: https://www.sorotec.de/shop/Omron-FU-0-75KW-200V-1-Phasig.html und diesen Filter: https://www.sorotec.de/shop/Netzfilter-1-Phasig-f-r-FU-0-75KW.html wenn wir ganz lustig sind, kaufen wir einen Bremswiderstand auch mit ;) https://www.sorotec.de/shop/Bremswiderstand-70Ohm-0-2kW.html Das Set von damals scheint es nimmer zu geben. Nachdem sich inzwischen gar nix mehr tut (und während Corona der Austausch ohne Störung des Betriebs machbar wäre), sollten wir uns was überlegen. Im jetzigen Zustand ist an Arbeiten mit der CNC-Fräse nicht zu denken.
LG, Michael
_______________________________________________ CNC mailing list CNC@lists.metalab.at https://lists.metalab.at/mailman/listinfo/cnc
_______________________________________________ CNC mailing list CNC@lists.metalab.at https://lists.metalab.at/mailman/listinfo/cnc
_______________________________________________ CNC mailing list CNC@lists.metalab.at https://lists.metalab.at/mailman/listinfo/cnc
Hi! Ich habs auf der Seite komplett übersehen, aber die Sets gibts immer noch. Man muss beim VFD die Ausführung wählen. Das Set mit VFD+Filter+R kostet 309€ incl Steuer. Evt ist ein Gehäuse nicht schlecht. Ich hab aus der Betriebsanleitung nicht herauslesen können welches man da braucht, offenbar gibt es Gehäuse genau für das Modell. Evt reicht auch ein normales, ausreichend großes DIN Rail Gehäuse. LG Sebastian On Tue, Mar 30, 2021 at 11:50:42PM +0200, ripper wrote:
Servus zusammen,
Es sieht so aus dass der VFD der CNC-Fräse nun wohl endgültig verstorben ist, beim Einschalten meldet sich dieser jedes mal mit der schon bekannten Fehlermeldung E.LU und dem absoluten Unwillen irgendetwas zu tun. Hier auf der Liste finden sich eh schon 2 Threads (April 2018 und August 2019):
Am 19.04.2018 um 17:25 schrieb Sebastian Bachmann:
Der VFD der CNC zeigt beim starten einen Error an, der laut Handbuch Unterspannung sagt. Das Handbuch meint, man sollte die Kondensatoren dann tauschen bzw das ganze Power Board neu machen...
Am 12.08.2019 um 20:21 schrieb ripper:
Das, bereits vor einiger Zeit angesprochene, Problem mit dem VFD (Siehe Thread aus dem April 18) besteht weiterhin. In unregelmäßigen Abständen fällt während dem Fräsen die Drehzahl ab, teilweise bis zum absoluten Stillstand der Spindel. Der VFD meldet daraufhin "E.LU" was laut [1] für ":lower voltage in DC bus" steht, was auch die Diagnose vom letzten Mal war. Die CNC-Fräse wurde daraufhin als repariert gemeldet, da die Verkabelung in Ordnung sei.
Neben dem Durchmessen und Tausch der Elkos, aus dem leider nix wurde, gab es auch noch einen zweiten Lösungsvorschlag, nämlich dem Ersatz durch ein höherwertigeres Produkt:
Am 12.08.2019 um 20:42 schrieb Sebastian Bachmann:
4) Als Ersatz gibt es diesen hier: https://www.sorotec.de/shop/Omron-FU-0-75KW-200V-1-Phasig.html und diesen Filter: https://www.sorotec.de/shop/Netzfilter-1-Phasig-f-r-FU-0-75KW.html wenn wir ganz lustig sind, kaufen wir einen Bremswiderstand auch mit ;) https://www.sorotec.de/shop/Bremswiderstand-70Ohm-0-2kW.html Das Set von damals scheint es nimmer zu geben.
Nachdem sich inzwischen gar nix mehr tut (und während Corona der Austausch ohne Störung des Betriebs machbar wäre), sollten wir uns was überlegen. Im jetzigen Zustand ist an Arbeiten mit der CNC-Fräse nicht zu denken.
LG, Michael
-- ________________________________________ https://metalab.at/wiki/Benutzer:ripper
_______________________________________________ CNC mailing list CNC@lists.metalab.at https://lists.metalab.at/mailman/listinfo/cnc
Hi! soweit ich den Link https://www.sorotec.de/shop/Omron-FU-0-75KW-200V-1-Phasig.html sehe, ist keine DIN-Schienen, sondern eine Wandmontage. Was mir immer noch Unbehagen bereitet ist, dass sie einen 750W Umrichter für eine 800W Spindel verwenden, auch wenn Omron kein Noname ist, wie der letzte. Müsst man® mal nachsehen, ob es dann sowas wie %-Einschaltdauer gibt. LG, Armin On 01.04.21 18:11, Sebastian Bachmann wrote:
Hi!
Ich habs auf der Seite komplett übersehen, aber die Sets gibts immer noch. Man muss beim VFD die Ausführung wählen. Das Set mit VFD+Filter+R kostet 309€ incl Steuer.
Evt ist ein Gehäuse nicht schlecht. Ich hab aus der Betriebsanleitung nicht herauslesen können welches man da braucht, offenbar gibt es Gehäuse genau für das Modell. Evt reicht auch ein normales, ausreichend großes DIN Rail Gehäuse.
LG Sebastian
On Tue, Mar 30, 2021 at 11:50:42PM +0200, ripper wrote:
Servus zusammen,
Es sieht so aus dass der VFD der CNC-Fräse nun wohl endgültig verstorben ist, beim Einschalten meldet sich dieser jedes mal mit der schon bekannten Fehlermeldung E.LU und dem absoluten Unwillen irgendetwas zu tun. Hier auf der Liste finden sich eh schon 2 Threads (April 2018 und August 2019):
Am 19.04.2018 um 17:25 schrieb Sebastian Bachmann:
Der VFD der CNC zeigt beim starten einen Error an, der laut Handbuch Unterspannung sagt. Das Handbuch meint, man sollte die Kondensatoren dann tauschen bzw das ganze Power Board neu machen... Am 12.08.2019 um 20:21 schrieb ripper: Das, bereits vor einiger Zeit angesprochene, Problem mit dem VFD (Siehe Thread aus dem April 18) besteht weiterhin. In unregelmäßigen Abständen fällt während dem Fräsen die Drehzahl ab, teilweise bis zum absoluten Stillstand der Spindel. Der VFD meldet daraufhin "E.LU" was laut [1] für ":lower voltage in DC bus" steht, was auch die Diagnose vom letzten Mal war. Die CNC-Fräse wurde daraufhin als repariert gemeldet, da die Verkabelung in Ordnung sei. Neben dem Durchmessen und Tausch der Elkos, aus dem leider nix wurde, gab es auch noch einen zweiten Lösungsvorschlag, nämlich dem Ersatz durch ein höherwertigeres Produkt:
Am 12.08.2019 um 20:42 schrieb Sebastian Bachmann:
4) Als Ersatz gibt es diesen hier: https://www.sorotec.de/shop/Omron-FU-0-75KW-200V-1-Phasig.html und diesen Filter: https://www.sorotec.de/shop/Netzfilter-1-Phasig-f-r-FU-0-75KW.html wenn wir ganz lustig sind, kaufen wir einen Bremswiderstand auch mit ;) https://www.sorotec.de/shop/Bremswiderstand-70Ohm-0-2kW.html Das Set von damals scheint es nimmer zu geben. Nachdem sich inzwischen gar nix mehr tut (und während Corona der Austausch ohne Störung des Betriebs machbar wäre), sollten wir uns was überlegen. Im jetzigen Zustand ist an Arbeiten mit der CNC-Fräse nicht zu denken.
LG, Michael
-- ________________________________________ https://metalab.at/wiki/Benutzer:ripper
_______________________________________________ CNC mailing list CNC@lists.metalab.at https://lists.metalab.at/mailman/listinfo/cnc
_______________________________________________ CNC mailing list CNC@lists.metalab.at https://lists.metalab.at/mailman/listinfo/cnc

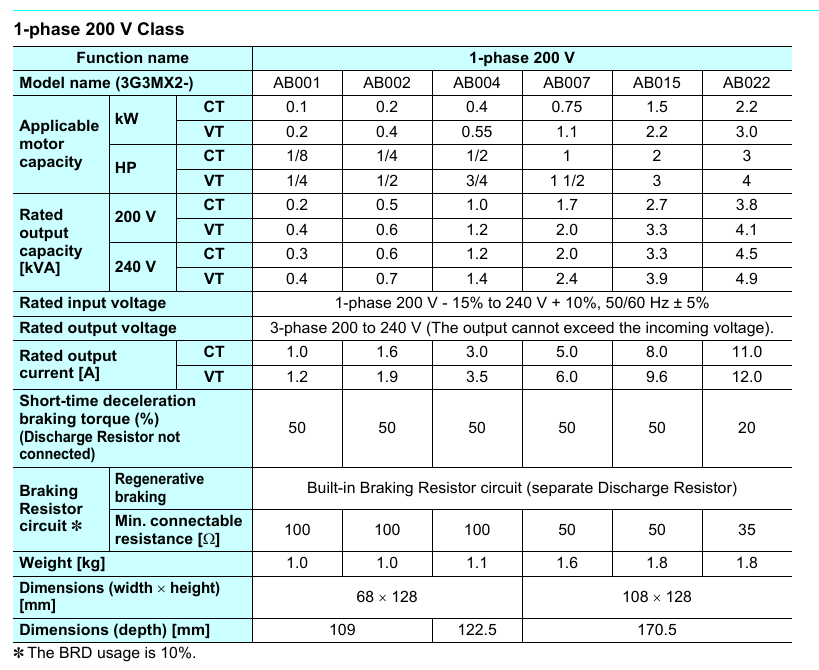

Laut Datenblatt ist die Spezifikation des Omron 3G3MX2-AB007 0.75 kW heavy load motor capacity 1.10 kW light load motor capacity Spindelantrieb gilt vermutlich als "light load motor". Gruß, Vic. On 4/2/21 12:12 AM, Armin Faltl wrote:
Hi!
soweit ich den Link https://www.sorotec.de/shop/Omron-FU-0-75KW-200V-1-Phasig.html sehe, ist keine DIN-Schienen, sondern eine Wandmontage. Was mir immer noch Unbehagen bereitet ist, dass sie einen 750W Umrichter für eine 800W Spindel verwenden, auch wenn Omron kein Noname ist, wie der letzte.
Müsst man® mal nachsehen, ob es dann sowas wie %-Einschaltdauer gibt.
LG, Armin
On 01.04.21 18:11, Sebastian Bachmann wrote:
Hi!
Ich habs auf der Seite komplett übersehen, aber die Sets gibts immer noch. Man muss beim VFD die Ausführung wählen. Das Set mit VFD+Filter+R kostet 309€ incl Steuer.
Evt ist ein Gehäuse nicht schlecht. Ich hab aus der Betriebsanleitung nicht herauslesen können welches man da braucht, offenbar gibt es Gehäuse genau für das Modell. Evt reicht auch ein normales, ausreichend großes DIN Rail Gehäuse.
LG Sebastian
On Tue, Mar 30, 2021 at 11:50:42PM +0200, ripper wrote:
Servus zusammen,
Es sieht so aus dass der VFD der CNC-Fräse nun wohl endgültig verstorben ist, beim Einschalten meldet sich dieser jedes mal mit der schon bekannten Fehlermeldung E.LU und dem absoluten Unwillen irgendetwas zu tun. Hier auf der Liste finden sich eh schon 2 Threads (April 2018 und August 2019):
Am 19.04.2018 um 17:25 schrieb Sebastian Bachmann:
Der VFD der CNC zeigt beim starten einen Error an, der laut Handbuch Unterspannung sagt. Das Handbuch meint, man sollte die Kondensatoren dann tauschen bzw das ganze Power Board neu machen... Am 12.08.2019 um 20:21 schrieb ripper: Das, bereits vor einiger Zeit angesprochene, Problem mit dem VFD (Siehe Thread aus dem April 18) besteht weiterhin. In unregelmäßigen Abständen fällt während dem Fräsen die Drehzahl ab, teilweise bis zum absoluten Stillstand der Spindel. Der VFD meldet daraufhin "E.LU" was laut [1] für ":lower voltage in DC bus" steht, was auch die Diagnose vom letzten Mal war. Die CNC-Fräse wurde daraufhin als repariert gemeldet, da die Verkabelung in Ordnung sei. Neben dem Durchmessen und Tausch der Elkos, aus dem leider nix wurde, gab es auch noch einen zweiten Lösungsvorschlag, nämlich dem Ersatz durch ein höherwertigeres Produkt:
Am 12.08.2019 um 20:42 schrieb Sebastian Bachmann:
4) Als Ersatz gibt es diesen hier: https://www.sorotec.de/shop/Omron-FU-0-75KW-200V-1-Phasig.html und diesen Filter: https://www.sorotec.de/shop/Netzfilter-1-Phasig-f-r-FU-0-75KW.html wenn wir ganz lustig sind, kaufen wir einen Bremswiderstand auch mit ;) https://www.sorotec.de/shop/Bremswiderstand-70Ohm-0-2kW.html Das Set von damals scheint es nimmer zu geben. Nachdem sich inzwischen gar nix mehr tut (und während Corona der Austausch ohne Störung des Betriebs machbar wäre), sollten wir uns was überlegen. Im jetzigen Zustand ist an Arbeiten mit der CNC-Fräse nicht zu denken.
LG, Michael
-- ________________________________________ https://metalab.at/wiki/Benutzer:ripper
_______________________________________________ CNC mailing list CNC@lists.metalab.at https://lists.metalab.at/mailman/listinfo/cnc
_______________________________________________ CNC mailing list CNC@lists.metalab.at https://lists.metalab.at/mailman/listinfo/cnc
_______________________________________________ CNC mailing list CNC@lists.metalab.at https://lists.metalab.at/mailman/listinfo/cnc
Hi! Ich hatte damals Herrn Kloss gefragt und er meinte das ist der richtige für unsere Spindel. Die Spindel kann man ja auch weiterhin bei Sorotec kaufen und dort wird auch der 750W verwendet: https://www.sorotec.de/shop/Komplettsystem-HF-Motorspindel-6508-luftgek-hlt-... Wegen dem Gehäuse: es gibt offenbar eine "3G3MX2 IP54 Montageplatte" in der auch DIN Rails drin sind. Ich dachte, das ist ein Extra für jedes Modell. Aber so wie ich das jetzt verstehe, geht das nicht weil das Modell ein 3G3MX2-AB007 ist - und A für IP20 steht (IP54 wäre D und die kommen offenbar mit dem Gehäuse). dH für den IP20 wäre die korrekte Installation:
Installieren Sie den Frequenzumrichter senkrecht an einer Wand. Installieren Sie den Frequenzumrichter auf einer Wandoberfläche, die aus nicht entflammbarem Material besteht (z. B. Metall). Andere Installationsarten sind nicht möglich, da die Wärmekonvektion des Frequenzumrichters senkrecht erfolgt.
Ist alles nicht so einfach wenn für 40 verschiedene Typen ein Datenblatt existiert... LG Sebastian On Fri, Apr 02, 2021 at 12:12:22AM +0200, Armin Faltl wrote:
Hi!
soweit ich den Link https://www.sorotec.de/shop/Omron-FU-0-75KW-200V-1-Phasig.html sehe, ist keine DIN-Schienen, sondern eine Wandmontage. Was mir immer noch Unbehagen bereitet ist, dass sie einen 750W Umrichter für eine 800W Spindel verwenden, auch wenn Omron kein Noname ist, wie der letzte.
Müsst man® mal nachsehen, ob es dann sowas wie %-Einschaltdauer gibt.
LG, Armin
On 01.04.21 18:11, Sebastian Bachmann wrote:
Hi!
Ich habs auf der Seite komplett übersehen, aber die Sets gibts immer noch. Man muss beim VFD die Ausführung wählen. Das Set mit VFD+Filter+R kostet 309€ incl Steuer.
Evt ist ein Gehäuse nicht schlecht. Ich hab aus der Betriebsanleitung nicht herauslesen können welches man da braucht, offenbar gibt es Gehäuse genau für das Modell. Evt reicht auch ein normales, ausreichend großes DIN Rail Gehäuse.
LG Sebastian
On Tue, Mar 30, 2021 at 11:50:42PM +0200, ripper wrote:
Servus zusammen,
Es sieht so aus dass der VFD der CNC-Fräse nun wohl endgültig verstorben ist, beim Einschalten meldet sich dieser jedes mal mit der schon bekannten Fehlermeldung E.LU und dem absoluten Unwillen irgendetwas zu tun. Hier auf der Liste finden sich eh schon 2 Threads (April 2018 und August 2019):
Am 19.04.2018 um 17:25 schrieb Sebastian Bachmann:
Der VFD der CNC zeigt beim starten einen Error an, der laut Handbuch Unterspannung sagt. Das Handbuch meint, man sollte die Kondensatoren dann tauschen bzw das ganze Power Board neu machen... Am 12.08.2019 um 20:21 schrieb ripper: Das, bereits vor einiger Zeit angesprochene, Problem mit dem VFD (Siehe Thread aus dem April 18) besteht weiterhin. In unregelmäßigen Abständen fällt während dem Fräsen die Drehzahl ab, teilweise bis zum absoluten Stillstand der Spindel. Der VFD meldet daraufhin "E.LU" was laut [1] für ":lower voltage in DC bus" steht, was auch die Diagnose vom letzten Mal war. Die CNC-Fräse wurde daraufhin als repariert gemeldet, da die Verkabelung in Ordnung sei. Neben dem Durchmessen und Tausch der Elkos, aus dem leider nix wurde, gab es auch noch einen zweiten Lösungsvorschlag, nämlich dem Ersatz durch ein höherwertigeres Produkt:
Am 12.08.2019 um 20:42 schrieb Sebastian Bachmann:
4) Als Ersatz gibt es diesen hier: https://www.sorotec.de/shop/Omron-FU-0-75KW-200V-1-Phasig.html und diesen Filter: https://www.sorotec.de/shop/Netzfilter-1-Phasig-f-r-FU-0-75KW.html wenn wir ganz lustig sind, kaufen wir einen Bremswiderstand auch mit ;) https://www.sorotec.de/shop/Bremswiderstand-70Ohm-0-2kW.html Das Set von damals scheint es nimmer zu geben. Nachdem sich inzwischen gar nix mehr tut (und während Corona der Austausch ohne Störung des Betriebs machbar wäre), sollten wir uns was überlegen. Im jetzigen Zustand ist an Arbeiten mit der CNC-Fräse nicht zu denken.
LG, Michael
-- ________________________________________ https://metalab.at/wiki/Benutzer:ripper
_______________________________________________ CNC mailing list CNC@lists.metalab.at https://lists.metalab.at/mailman/listinfo/cnc
_______________________________________________ CNC mailing list CNC@lists.metalab.at https://lists.metalab.at/mailman/listinfo/cnc
_______________________________________________ CNC mailing list CNC@lists.metalab.at https://lists.metalab.at/mailman/listinfo/cnc
Laut Datenblatt ist die Spezifikation des Omron 3G3MX2-AB007 0.75 kW heavy load motor capacity 1.10 kW light load motor capacity Spindelantrieb gilt vermutlich als "light load motor". Gruß, Vic. On 4/2/21 12:12 AM, Armin Faltl wrote:
Hi!
soweit ich den Link https://www.sorotec.de/shop/Omron-FU-0-75KW-200V-1-Phasig.html sehe, ist keine DIN-Schienen, sondern eine Wandmontage. Was mir immer noch Unbehagen bereitet ist, dass sie einen 750W Umrichter für eine 800W Spindel verwenden, auch wenn Omron kein Noname ist, wie der letzte.
Müsst man® mal nachsehen, ob es dann sowas wie %-Einschaltdauer gibt.
LG, Armin
On 01.04.21 18:11, Sebastian Bachmann wrote:
Hi!
Ich habs auf der Seite komplett übersehen, aber die Sets gibts immer noch. Man muss beim VFD die Ausführung wählen. Das Set mit VFD+Filter+R kostet 309€ incl Steuer.
Evt ist ein Gehäuse nicht schlecht. Ich hab aus der Betriebsanleitung nicht herauslesen können welches man da braucht, offenbar gibt es Gehäuse genau für das Modell. Evt reicht auch ein normales, ausreichend großes DIN Rail Gehäuse.
LG Sebastian
On Tue, Mar 30, 2021 at 11:50:42PM +0200, ripper wrote:
Servus zusammen,
Es sieht so aus dass der VFD der CNC-Fräse nun wohl endgültig verstorben ist, beim Einschalten meldet sich dieser jedes mal mit der schon bekannten Fehlermeldung E.LU und dem absoluten Unwillen irgendetwas zu tun. Hier auf der Liste finden sich eh schon 2 Threads (April 2018 und August 2019):
Am 19.04.2018 um 17:25 schrieb Sebastian Bachmann:
Der VFD der CNC zeigt beim starten einen Error an, der laut Handbuch Unterspannung sagt. Das Handbuch meint, man sollte die Kondensatoren dann tauschen bzw das ganze Power Board neu machen... Am 12.08.2019 um 20:21 schrieb ripper: Das, bereits vor einiger Zeit angesprochene, Problem mit dem VFD (Siehe Thread aus dem April 18) besteht weiterhin. In unregelmäßigen Abständen fällt während dem Fräsen die Drehzahl ab, teilweise bis zum absoluten Stillstand der Spindel. Der VFD meldet daraufhin "E.LU" was laut [1] für ":lower voltage in DC bus" steht, was auch die Diagnose vom letzten Mal war. Die CNC-Fräse wurde daraufhin als repariert gemeldet, da die Verkabelung in Ordnung sei. Neben dem Durchmessen und Tausch der Elkos, aus dem leider nix wurde, gab es auch noch einen zweiten Lösungsvorschlag, nämlich dem Ersatz durch ein höherwertigeres Produkt:
Am 12.08.2019 um 20:42 schrieb Sebastian Bachmann:
4) Als Ersatz gibt es diesen hier: https://www.sorotec.de/shop/Omron-FU-0-75KW-200V-1-Phasig.html und diesen Filter: https://www.sorotec.de/shop/Netzfilter-1-Phasig-f-r-FU-0-75KW.html wenn wir ganz lustig sind, kaufen wir einen Bremswiderstand auch mit ;) https://www.sorotec.de/shop/Bremswiderstand-70Ohm-0-2kW.html Das Set von damals scheint es nimmer zu geben. Nachdem sich inzwischen gar nix mehr tut (und während Corona der Austausch ohne Störung des Betriebs machbar wäre), sollten wir uns was überlegen. Im jetzigen Zustand ist an Arbeiten mit der CNC-Fräse nicht zu denken.
LG, Michael
-- ________________________________________ https://metalab.at/wiki/Benutzer:ripper
_______________________________________________ CNC mailing list CNC@lists.metalab.at https://lists.metalab.at/mailman/listinfo/cnc
_______________________________________________ CNC mailing list CNC@lists.metalab.at https://lists.metalab.at/mailman/listinfo/cnc
_______________________________________________ CNC mailing list CNC@lists.metalab.at https://lists.metalab.at/mailman/listinfo/cnc
